練習使用示波器:

實驗?zāi)康模?
1、了解示波器面板上各個旋鈕和開關的名稱和作用，練習使用示波器。
2、利用示波器觀察波形。
3、了解示波器的工作原理。
實驗原理：

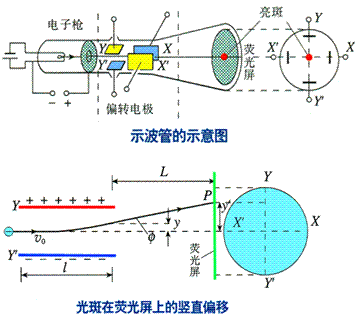

如圖所示，示波器的核心部件是示波管，它由電子槍、偏轉電極和熒光屏組成，管內抽成真空。

實驗器材：
示波器、滑動變阻器、學生電源、開關、導線若干。
實驗步驟：
實驗步驟參照下圖。

1、觀察熒光屏上的亮斑并進行調節
①先把灰度調節旋鈕逆時針轉到底，豎直位移旋鈕和水平位移旋鈕旋到中間位置，衰減調節旋鈕置于“1000”擋，掃描范圍旋鈕置于“外X”擋；
②打開電源開關，等一兩分鐘（預熱）后，順時針旋轉灰度調節旋鈕，屏上即出現一個亮斑，調節該旋鈕，使亮斑的亮度適中；
③旋轉聚焦調節和輔助聚焦調節旋鈕，觀察亮斑的變化情況，并使亮斑最圓、最��；
④旋轉垂直位移旋鈕，觀察亮斑上下移動的情況；旋轉水平位移旋鈕，觀察亮斑左右移動的情況。調節這兩個旋鈕，使亮斑位于熒光屏中心。
2、觀察掃描并進行調節
①把X增益旋鈕順時針轉到處，掃描微調旋鈕逆時針轉到底，掃描范圍旋鈕置于“10”～“100”擋，可看到亮斑移動的情況；
②順時針旋轉掃描微調旋鈕，可看到亮斑移動加快，直至成為一條亮線；
③調節X增益旋鈕，可以看到亮線長度隨之改變。
3、觀察亮斑在豎直方向的偏移并進行調節
①將掃描范圍旋鈕置于“外X”擋，交直流選擇開關撥到“DC”位置；
②按如圖所示連接電路；

③將滑動變阻器的滑片滑至適當位置后閉合開關，把衰減調節旋鈕逆時針依次轉到“100”、“10”和“1”擋，觀察亮斑向上偏移的情況；
④調節Y增益旋鈕，使亮斑偏移一段適當?shù)木嚯x，再調節滑動變阻器，觀察亮斑偏移的距離隨輸入電壓變化的情況；
⑤調換電池的正負極，可以看到亮斑改為向下偏移。
4、觀察按正弦規律變化的電壓圖象
①將掃描范圍旋鈕置于“10”～“100”擋，衰減調節旋鈕置于“”擋；
②調節掃描微調旋鈕，使屏上出現完整且穩定的正弦曲線；
③調節Y增益旋鈕（或者X增益旋鈕），觀察曲線形狀沿豎直（或水平）方向的變化情況；
④調節豎直（或水平）位移旋鈕，觀察曲線整體在豎直（或水平）方向上的移動情況。
5、關機
將灰度調節旋鈕逆時針轉到底，再斷開電源開關。
注意事項：
1、示波器屬熱電子儀器，要避免頻繁開機、關機，否則易損壞儀器。
2、屏上亮斑（或圖線）不能過亮，且不應使光斑長時間停留在某點，否則容易損傷熒光屏。
3、 “Y輸入”電壓不能太高，以免儀器損壞。
